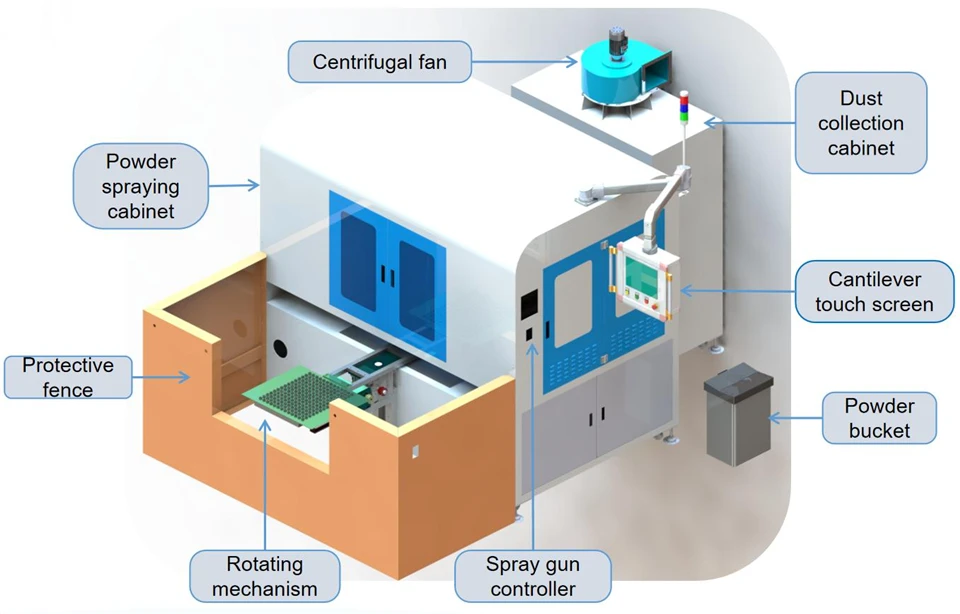

Rotācijas elektrostatiskā serdes pārklājuma mašīna

Specifikācija:Galvenie tehniskie parametri:(vienība:mm)



	Priekšmets	Parametrs
1	Lietošana	Toroidālais kodols un cita forma līdzdalībapārplānot
2	Pārklājuma biezums	0,1 mm-0,35 mm
3	Produkta krāsa	Maināms saskaņā arprasība
4	Paplāte lielums	600mmx500mm
5	Augstuma regulēšana diapazons	±30 mm
6	Strādājošs vide	Mitrums: 20%~ 80% Temperatūra: 0 ~ 40grāds
7	Barošanas avots	380V±10% ,50Hz±2Hz
8	Gaisa padeve	4,5 ~ 7,5 kg/㎜² (gāzes pārvietojums:500L/min)
9	Izmēri	3350(L)*2180(W)*2100(H)
10	Spēks	1500W
11	Mašīnas svars	800 kg
12	Palīgs aprīkojums	10p gaisa kompresors 1 komplekts (Atkarīgs uz un Sagatavojis klients ) Rūpniecības putekļu kolekcionārs, kas lielāks vai vienāds ar 2 kopas (Atkarīgs no un sagatavo klients )
13	Pārklājuma augšpusē mašīna	35-40s/ paplāte
14	Augstums	Mazāk vai vienāds ar80mm





Procesa skaidrojums:

A, novietojiet paplāti rotējošā mehānisma barošanas stāvoklī

B, paplāte griežas uz smidzināšanas skapja, un smidzināšanas pistole sāk izsmidzināt produktu, līdz izsmidzināšana ir pabeigta

C, paplāte ar produktu pēc izsmidzināšanas tiek pagriezta atpakaļ uz barošanas stāvokli un noņem manuāli

2d dimensiju zīmējums





Iepriekš minētās dimensijas ir paredzētas tikai atsaucei, ievērojot faktiskās ražošanas izmērus.



Core pārklājuma mašīna: Fluidizācijas kauss un aerosols pistole





Fluidizēts pulveris šķidruma izēšanas kausā tiks iesūkts pulvera sūknī caur sarkanās pārvadāšanas gāzes sifona funkciju. Pulveris iekļūs smidzināšanas pistolē caur pulvera cauruli. Pulveris tiks elektrostatiski uzlādēts sprauslā. Starp sprauslu un iezemēto sagatavi tiks izveidots elektrostatiskais lauks. Uzlādētais pulveris tiks izsmidzināts uz sagataves virsmas un ievēro to.



Pulveri plūst ar saspiestu gaisu, kas iziet cauri šķidruma izšanas plāksnei mucas apakšā, tādējādi pulverim ir

šķidruma raksturojums. Pārvadā gāzes, palīggāzes un attīrīšanas gāze ir iestatīta uz kontroliera.



Core pārklājuma mašīna: Rotējošais mehānisms

Dalītājs ar mainīga ātruma motora jaudu 200W/ 0,80 paplātes izmēra: 600mmx500mm;



Core pārklājuma mašīna: xy ass modulis



XY-ass moduli var izmantot, lai nepārtrauktā režīmā pārklātu paplātes serdeņus.



Aprīkots ar servo motoru. Precīza kontrole un smalka kustība.



Putekļu savākšanas mehānisms

Priekšmets	Parametrs
Barošanas avots	(380vac)
Biežums	50/60 Hz
Spēks	1500W
Solenoīda vārsts	6*24V*10MA
Plūst	1000m3/h
Filtra efektivitāte	Vidējas efektivitātes filtration 5mm85%
Temperatūras diapazons	0-40 grāds



Video
