Divsviru uzmavu korpusa uztīšanas mašīna augstfrekvences transformatoram

GWD‑S22 dubultsviru uzmavu apvalka uztīšanas mašīna|Automātiskais transformatora spoles tinējs



GWD-S22 dubultsviru uzmavu apvalka uztīšanas iekārta integrē uzmavas vītni, tinumu, starpslāņu līmlenti un barjeras sienu veidošanu. 5000ātrgaitas apgriezienu skaits augstfrekvences transformatoru un induktors ražošanai. Atbalsta vairāku vadu, savītas stieples un inline ražošanas līnijas konfigurāciju.



Produkta pārskats:

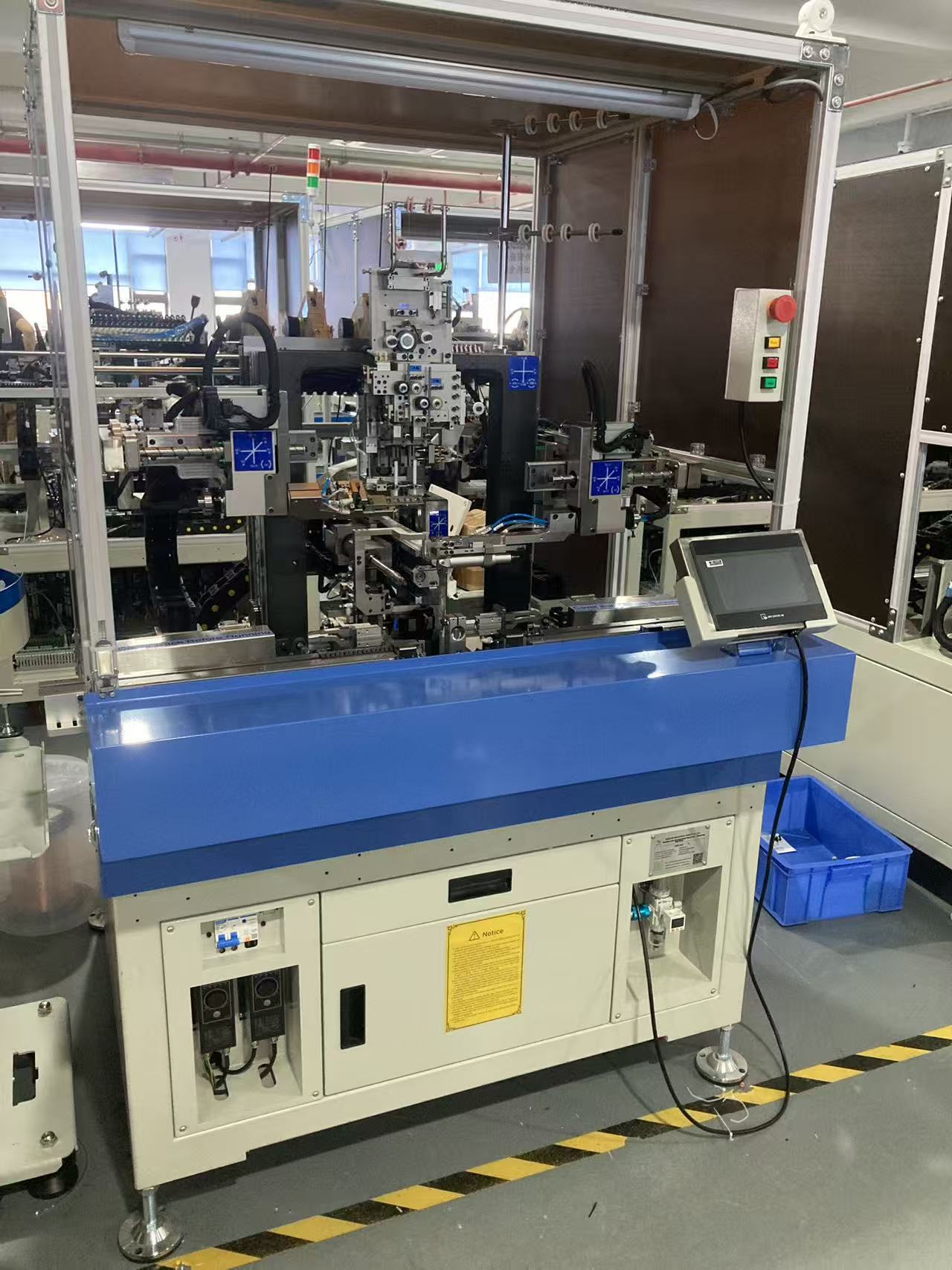

GWD-S22 dubultsviru apvalka uztīšanas iekārta ir augstas veiktspējas automātiskās spoles uztīšanas risinājums, kas izstrādāts augstfrekvences transformatoriem, jaudas induktoriem un magnētisko komponentu spoles tinumiem.



Atšķirībā no parastajiem vienas rokas spoles uztīšanas ierīcēm, kas atdala uzmavas vītni, uztīšanu un līmlenti vairākās atsevišķās stacijās, šī dubultsviru apvalka uztīšanas iekārta pabeidz uzmavas ievietošanu, vairāku vadu uztīšanu, starpslāņu izolācijas līmlenti un barjerlentes veidošanu viena iekārtas cikla laikā, krasi samazinot manuālo pārvietošanu un starpproduktu.



Standarta cikla laiks sasniedz tikai **8 sekundes vienam tinumam** (atkarībā no tinuma procesa parametriem).
Tā atbalsta savrupu darbību vai modulāras ražošanas līnijas kombināciju ar 2 vienībām, 4 vienībām, 8 vienībām vai vairāk, ļaujot elastīgi paplašināt jaudu maza apjoma liela apjoma ražošanai, kā arī vairāku variantu mazu partiju ražošanai.



Ir pieejami vairāki mehāniskie varianti: divsviras vienas līnijas viencaurules, dubultsviru dubultās līnijas dubultcaurules, dubultsviras trīs līniju trīscauruļu un dubultsviru četru līniju trīscauruļu vītņu konfigurācijas, lai atbilstu dažādām transformatora spaiļu prasībām.

1. Divu robotu roku sinhronizēta servo arhitektūra

Šajā dubultā-roku-apvalka-uztīšanas mašīnā ir **12 komplektu servomotori, kas darbina divas robotu rokas**, ieviešot vairāku asu koordinētu kustību vadību uzmavu padevei, vītņošanai, stiepļu kārtošanai un līmēšanas darbībām.



- Augstas precizitātes liešanas mašīnas pamatne novērš rezonansi zem maksimāli 5000 apgr./min liela ātruma vārpstas rotācijas, izvairoties no spoles pārvietošanās, nepareizas izlīdzināšanas un uzmavas nobīdes, kas bieži rodas zemas stingrības tinumu iekārtās.



- Sinhronizētā kustības loģika atrisina mehānisko konfliktu starp uzmavas apvalka ievietošanu un stieples maršrutēšanu; tas var apstrādāt līdz pat 6 vadu automātisku vadu sakārtošanu, veidot taisnleņķa lieces vadu spailēm un realizēt dubultvadu dubulto uzmavu galu spoļu sākuma un beigu beigās.



2. Universāls stieples padeves mehānisms smalkiem un savītiem vadītājiem

Kopīga bieza-plāna stieples padeves struktūra ir ieviesta, lai aptvertu sarežģītus vadu tipus, sākot no 0,1 mm minimālā viena vada līdz **1200 šķiedru litz vadam**. Tas darbojas ar emaljētu stiepli, ar zīdu pārklātu stiepli, FIW stiepli, ar plēvi pārklātu stiepli un trīsslāņu izolētu vadu.



- Speciālais papildu modulis atbalsta 0,06 mm × 600 dzīslu īpaši smalku stiepļu apstrādi.

- Savietojams gan ar vertikālo, gan horizontālo spoli, kas atbilst lielākajai daļai standarta transformatora spoļu specifikāciju ar maksimālo spoles ārējo diametru 85 mm un maksimālo piedurknes garumu 125 mm.

- Konsekventa stieples padeves ģeometrija novērš emaljas plēves skrāpējumus, vadītāju izstiepšanos vai dzīslu izkliedi ātrgaitas tinuma laikā.



3. Integrēta līmlentes un barjeru sienu formēšanas stacija

Divas iebūvētās stacijas (aplīmēšanas stacija + barjerlentes stacija) apvieno starpslāņu izolācijas ietīšanu un barjeras sienas veidošanu vienā darbplūsmā, nevis pēcapstrādes manuālās līmēšanas vietā.



- Nepārtraukta izolācijas lentes ietīšana, starpslāņu lentes uzklāšana un barjerlentes ietīšana ir programmējama.

- Iekārta nodrošina vairāku kļūdu reāllaika uzraudzību: salocītas lentes trauksmi, piedurknes nepareizas padeves trauksmi, vadu pārrāvuma trauksmi un lentes trūkuma trauksmi. Šīs uz sensoru balstītās aizsardzības samazina izolācijas slāņa defektu radīto metāllūžņu daudzumu.

4. Īpaša uztīšanas mašīnas vadības sistēma

GREWIN specializētā tinumu mašīnas vadības sistēma izpilda visa procesa loģiku. Operatori konfigurē tinumu parametrus, līmlentes secības, uzmavas pozīcijas nobīdes un kustību profilus, izmantojot skārienekrāna HMI.



- Sarežģītas uztīšanas secības, tostarp viena slāņa vairāku vadu tinumu, ABBA sendvičtinumu, sprādzes vītnes uztīšanu var ieprogrammēt vai pielāgot atbilstoši klienta parauga daļām.

- Sistēma atbalsta recepšu uzglabāšanu ātrai produktu maiņai, samazinot dīkstāves laiku starp dažādiem transformatoru modeļiem.



5. Moduļu jaunināmie procesa moduļi

Mehāniskais rāmis rezervē montāžas saskarnes izvēles procesa moduļiem, lai klienti varētu paplašināt iekārtas jaudu, neiegādājoties jaunu aprīkojumu:



Stiepļu galu lentes aptīšana (nomainiet uzmavu), lentes atlocīšana, maza uzlīmju līmlente, vara folijas uztīšana, stiepļu galu iesiešana, melnbalta divkrāsu uzmavu apstrāde, stieples iesiešanas pēda, dubultās fiksējošās sienas stacijas, divas gumijas pārklājuma stacijas, lāzera noņemšana trīs slāņu vadu izolācijai, / bezpapīra izolācijai.

Standarta konfigurācija

✅ Integrēta līmlentes stacija + barjerlentes stacija, pilna transformatora tinums vienā ciklā
✅ Automātiska piedurkņu padeve un automātiska pozicionēšana; uzmavas uzstādīšanai nav nepieciešama manuāla mehāniska regulēšana
✅ Intuitīva programmēšanas HMI, recepšu saglabāšana un atsaukšana ātrai produktu maiņai
✅ Augstas precizitātes čuguna rāmja struktūra ilgstošai nepārtrauktas darbības stabilitātei
✅ Daudzkanālu kļūdu signalizācijas sistēma lentes, uzmavas, stieples pārrāvuma un materiāla trūkuma gadījumā



Izvēles/jaunināma konfigurācija

Vairāku mašīnu inline savienojums, stieples gala lentes aptīšana uzmavas vietā, lentes atlocīšana, neliela lentes līmēšana, vara folijas uztīšana, stieples gala iesiešana, viena slāņa vairāku vadu uztīšana, trīs vadu koptīšana vienā slānī, melnbaltās uzmavas, lidojošā stieples iesiešanas pēdas, dubultās fiksācijas pēdas ar gumiju. daudzslāņu izolētai stieplei, bezrāmju Nuomei papīra tinumam, ABBA sendvičtinumam, sprādzes uztīšanai.
Ir pieejama pielāgota procesa izstrāde, pamatojoties uz klienta fiziskajiem paraugiem.



Tehniskās specifikācijas



Vienums	Specifikācija
Vārpstu skaits	1
Maksimālais ātrums	5000 apgr./min
Maksimālais spoles ārējais diametrs	85 mm
Kopējais piedurknes garums	125 mm
Piemērojamais stieples diametrs	0,1–0,8 MM
Vadības sistēma	GREWIN īpaša tinumu mašīnas vadības sistēma
Barošanas avota specifikācijas	AC220V 50HZ
Gaisa padeves specifikācijas	0.5--0.6
Mašīnas izmēri	1200(L)*1100(W)*1800(H)
Jaudas reitings	3000W
Mašīnas svars	450 kg
Servo motors	12 gab
Struktūra	2 robotu rokas





Lietojumprogramma un saderība

Divsviru apvalka uztīšanas iekārta GWD-S22 ir paredzēta augstfrekvences transformatoru, SMPS transformatoru, jaudas induktoru un magnētisko komponentu ražotājiem. Tas atbilst ražošanas prasībām parastajiem transformatoru izmēriem, kā arī sarežģītiem daudzpakāpju tinumu procesiem. Iekārta var darboties kā atsevišķa iekārta vai integrēta pilnas automatizācijas ražošanas līnijās.



Bieži uzdotie tehniskie jautājumi

1. jautājums: Kāda ir galvenā atšķirība starp korpusa uztīšanas mašīnu ar dubultsviru uzmavu un parasto spoli?

A: Parastās spoļu uztīšanas ierīces pabeidz tikai stieples tinumu. Šīs mašīnas dubultsviru struktūra automātiski realizē uzmavas vītni, spaiļu apvalku, starpslāņu līmlenti un barjeras sienas veidošanu rindā, novēršot vairākas manuālas pēcuztīšanas darbības.



2. jautājums: vai šī iekārta var tikt galā ar vadiem/daudzpavedienu vadiem?

A: Jā. Tā atbalsta Litz stiepli līdz 1200 dzīslām. Papildaprīkojumā ir pieejama īpaša konstrukcija īpaši smalkām 0,06 mm × 600 dzīslu savītajām stieplēm. Savietojams ar emaljētu stiepli, ar zīdu pārklātu stiepli, FIW un 3 slāņu izolētu vadu.



3. jautājums: vai vienā ražošanas līnijā var savienot vairākas GWD-S22 iekārtas?

A: Jā. Moduļu mehāniskās un elektriskās saskarnes atbalsta 2 vienību / 4 vienību / 8 vienību līniju kombināciju masveida ražošanai.



Q4: Vai tiek atbalstīta pielāgota tinumu procesa izstrāde?

A: Jā. Mēs varam izstrādāt īpašu tinumu loģiku, piemēram, ABBA sendvičtinumu, bezrāmju Nuomei papīra tinumu atbilstoši klienta nodrošinātajiem paraugiem.

Sazinieties

📩 E-pasts: sales4@coilwindingmachinechina.com
📞 WhatsApp/mobilais: +86 183 2206 6726
🌐 Vietne: www.coilwindingmachinechina.com



Nosūtiet mums savu transformatora spoles paraugu vai tehnisko rasējumu.
Mēs nodrošināsim detalizētu datu lapu, video demonstrāciju un konkurētspējīgu piedāvājumu 24 darba stundu laikā.
